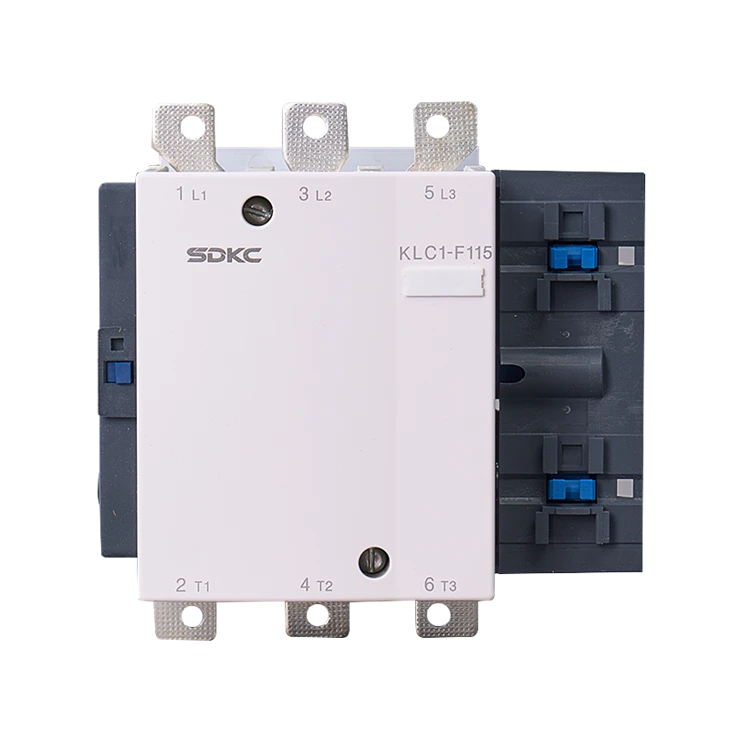

Contator de KLC1-F

1. O contator KLC1-F é usado principalmente em linhas de energia com 50Hz ou 60Hz, uma tensão nominal de até 690V e uma corrente de até 400a. É responsável por conectar, quebrar e controlar frequentemente cargas como motores, equipamentos de aquecimento elétrico e bancos de capacitores.

2. Em termos de design, adota uma estrutura de circuito magnético otimizado e sistema de extinção de arco. A estrutura do circuito magnético foi otimizado por meio de análise de simulação e testes repetidos, tornando a atração eletromagnética mais estável e a ação mais rápida e precisa.

3. O sistema de extinção do arco usa novos materiais de extinção de arco e um design exclusivo de arco de extinção da grade, que pode extinguir rapidamente os arcos, reduzir efetivamente a erosão dos contatos e melhorar a vida elétrica.

4. Além disso, o contator KLC1-F adota um projeto do sistema eletromagnético que economiza energia. Comparado aos contatores tradicionais, o consumo de energia da bobina é reduzido em mais de 30%, o que atende às necessidades internacionais de conservação de energia, redução de emissões e desenvolvimento sustentável verde.

• Classificação elétrica: AC50/60Hz, 1140V
• Categoria de uso: AC-3, AC-4;
• Altitude: Menos ou igual a 2500m (áreas de alta altitude podem exigir uma derrada para evitar problemas de dissipação de calor ou isolamento);
• Temperatura ambiente: -5 grau ~ +40 grau;
• Umidade: a umidade relativa do ar não deve exceder 50% quando a temperatura máxima for +40 grau; A umidade relativa mais alta é permitida em temperaturas mais baixas, mas a influência da condensação deve ser considerada (podem ser necessárias medidas anti-condensação).
• Categoria de instalação: iii;
• Condições de instalação: A inclinação entre o plano de instalação e o plano vertical não deve exceder ± 5 graus para garantir a operação normal dos contatos;

1. Sistema eletromagnético: Atualização bidimensional de eficiência energética e adaptabilidade

• O contator de KLC1-F adota modelagem eletromagnética otimizada por vetor, a densidade de potência da bobina é aumentada em 20%, o consumo de energia sem carga é menor ou igual a 5W (produtos tradicionais da mesma especificação ~ 8W), o aumento da temperatura é controlado dentro de 60k e suporta o design de miniaturização do gabinete;
• A bobina possui um circuito adaptativo de tensão ampla embutida (sem falha com flutuação de tensão nominal de ± 15%), compatível com fontes de energia não sinusoidais, como geradores e fotovoltaicos, e adequados para cenários de grade de energia remota.

2. Tecnologia de contato: salto intergeracional na vida e confiabilidade do serviço

• Os principais contatos do contator de KLC1-F são feitos de liga ternária Agnisno₂ (óxido de prata-nickel-tin), a taxa de erosão do arco é reduzida em 40% e a vida elétrica atinge 1,2 milhão de vezes em condições de trabalho do AC-3 (400V, corrente classificada) (20% maior que o padrão IEC);
• A estrutura de contato inovadora "superfície curvada auto-limpeza" quebra a camada de óxido através da micro-deformação durante o fechamento, e a resistência ao contato é estável menor ou igual a 500μΩ (muito melhor que o limite IEC 1MΩ), que inibe o aumento da temperatura de contato e a ablação.

3. Sistema de proteção: Proteção de cadeia inteira contra extintores de arco para EMC

• The arc extinguishing system of the KLC1-F contactor adopts a three-stage grid + labyrinth arc extinguishing cover, the arc extinguishing time is<=10ms (220V, rated current), the dielectric strength between contacts reaches 6kV, which meets the high-interference environment at the front end of the frequency converter;
• O projeto EMC é otimizado através da filtragem de bobinas + camada de blindagem, a emissão de radiação é menor ou igual a 30dBμV (150kHz ~ 30MHz), que atende ao padrão anti-interferência industrial IEC 61000-6-2 e evita a malha de PLC e outros equipamentos de controle.

4. Design modular: revolução da eficiência da personalização

• O contator KLC1-F suporta 12 módulos de expansão (contatos auxiliares, atraso de tempo, intertravamento etc.). Através da estrutura de conexão rápida do Snap-on, o tempo de substituição do módulo é menor ou igual a 30 segundos, o que é adequado para a lógica de controle complexa, como partida de estrela-delta e proteção contra intertravamento;
• Os contatos auxiliares do contator KLC1-F adotam a tecnologia de revestimento de ouro, a resistência ao contato é menor ou igual a 100mΩ, e a taxa de erro de bit de transmissão de sinal é reduzida para abaixo de 0,01%, atendendo aos requisitos de controle no nível do sinal das linhas de produção automatizadas.

Para entender verdadeiramente o princípio de trabalho do contator de KLC1-F, é crucial entender sua estrutura interna. Vamos dar uma olhada nos principais componentes que fazem o contator do KLC1-F funcionar corretamente.

1. Bobina eletromagnética: a fonte de energia do núcleo, que gera um campo magnético quando energizada para acionar o núcleo de ferro em movimento a puxar; Projeto de baixo consumo de energia para reduzir o aumento da temperatura.

2. Sistema de contato:

- Principais contatos: liga de prata-tungstênio, resistente à erosão do arco, carregando grande corrente;

-Contatos auxiliares: liga de prata-cádmio, usada para controle de sinal (como feedback inicial).

3. Sistema de extinção do arco: uma combinação de tampa e grade de extinção do arco, que divide e esfria o arco para evitar a ablação de contato.

4. Casca isolante: a concha do contator de KLC1-F é feita de plásticos de engenharia retardante de chamas, isolando peças vivas, com um nível de proteção de IP20.
